定向反射镜（螺纹连接遮光筒）: 规格型号：; 产品价格：1800.00/套; 发布日期：2020-03-23; 浏览次数：次; 咨询电话：029-83229322; 在线购买; 0; 下一个产品上一个产品

详细介绍

产品用途

用于拍照水平面浅色光滑客体上的潜在指纹。
用于拍照竖立面浅色光滑客体上的潜在指纹。

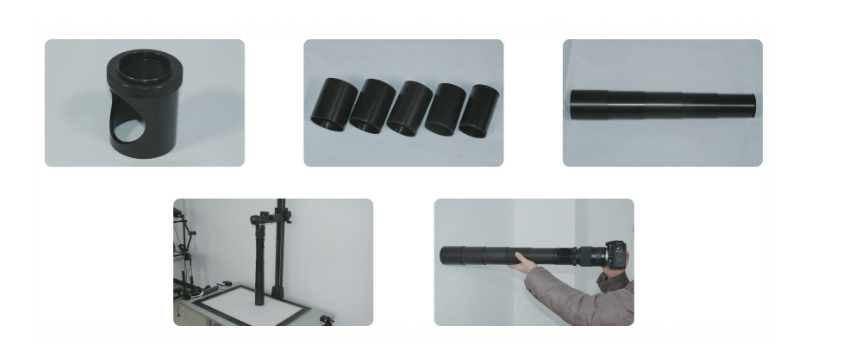

配置内容

定向反射镜	1个	转接圈67mm-62mm	1个
螺纹连接遮光筒	5节	转接圈72mm-67mm	1个
转接圈58mm-55mm	1个	铝合金箱	1个
转接圈62mm-58mm	1个

产品介绍

定向反射镜：铝制圆筒，侧面有椭圆形开口，中间有一个倾斜45°角的椭圆形半透半反镜。
转换接圈：使定向反射镜与不同型号的镜头连接。
遮光筒：单个遮光筒长度15cm，5节遮光筒以螺纹方式连接成75cm长的遮光筒。遮光筒内壁进行了消除反射光的处理，不会因反光影响指纹反差。

工作原理

光源发出的光经过半透半反镜的反射后，沿着照相机镜头光轴的方向垂直向下照射在物体的光滑表面上。
背景对入射光产生垂直向上的定向反射，反射光全部出现在定向反射方向，能量集中在定向反射方向。
指纹对入射光进行漫反射，反射光出现在各个方向，能量分散在各个方向。
在垂直方向观察，背景反射光全部进入镜头，指纹反射光只有很小部分进入镜头。通过镜头看到的结果是在明亮的背景中指纹呈暗色调。
遮光筒防止环境杂光干扰。

拍照水平面光滑客体上的潜在指纹

将相机安装在翻拍仪上，微距镜头安装在单反相机上，定向反射镜安装在微距镜头上（使用转换接圈可连接各种口径的镜头）。
将潜在指纹放置在镜头下方，用螺纹连接遮光筒，根据拍照距离确定连接遮光筒的数量，用遮光筒罩住潜在指纹，阻挡杂光干扰。
在大约距离1米远的距离，用面光源照射定反镜的半透半反镜。面光源与半透半反镜高度相同。经过半透半反镜的反射，面光源的光垂直向下照射潜在指纹，背景反射光垂直向上，透过半透半反镜进入镜头。
调整相机的高度，调整面光源的高度、位置，调整镜头焦距，直到在镜头中清晰看到明亮背景中暗色的指纹，拍照指纹图像。

拍照竖立面光滑客体上的潜在指纹

微距镜头安装在单反相机上，用螺纹连接几个遮光筒，根据拍照距离确定连接遮光筒的数量，将遮光筒安装在镜头上。
手托相机和遮光筒，使遮光筒罩住竖立面上的潜在指纹，阻挡杂光干扰。
在大约距离1米远的距离，用面光源照射定反镜的半透半反镜。面光源与半透半反镜高度相同。经过半透半反镜的反射，面光源的光垂直向下照射潜在指纹，背景反射光垂直向上，透过半透半反镜进入镜头。
调整相机的高度，调整面光源的高度位置，调整镜头焦距，直到在镜头中清晰看到明亮背景中暗色的指纹，拍照指纹图像。
